Unity Gizmos绘制深入教程

1. OnDrawGizmos 和 OnDrawGizmosSelected 方法

在 Unity 中绘制 Gizmos 的基础知识，需要掌握 Monobehaviour 生命-cycle 中的 OnDrawGizmos 方法，该方法位于 GameObject 组件的生命周期之中。

Gizmos 绘制方法

using UnityEngine;public class Test : MonoBehaviour{    private void OnDrawGizmos()    {        Gizmos.color = Color.white;        Gizmos.DrawCube(transform.position, Vector3.one);    }}

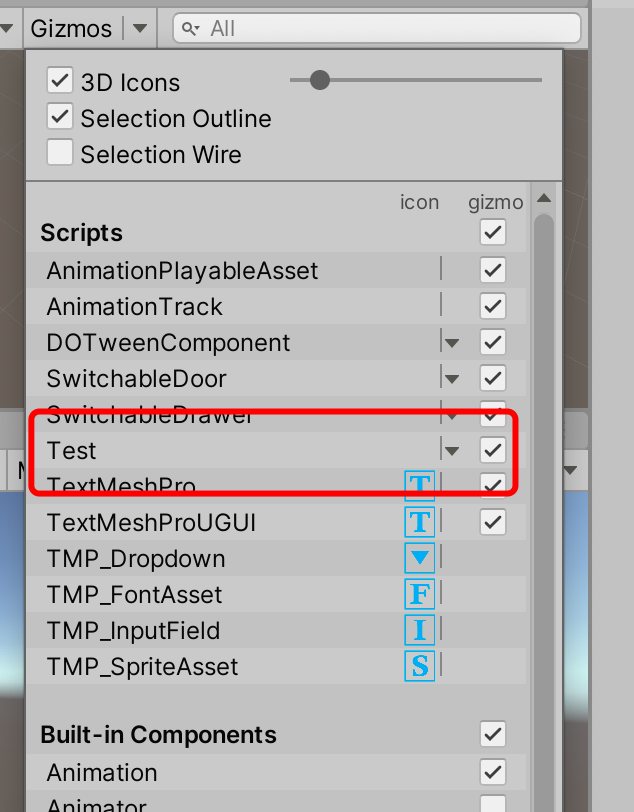

这段代码展示了如何在指定位置绘制一个大小为 1 的立方体。尽管代码块为空，但我们已经可以在 Gizmos 下拉框中看到 Test 选项。这是因为 Gizmos 系统能够识别组件中的相关方法。

为了更好地展示绘制效果，我们可以在 OnDrawGizmos method 中添加绘图逻辑：

private void OnDrawGizmos(){    Gizmos.color = Color白色；    Gizmos.DrawCube(转换为位置，Vector3.一个单位立方体)；}

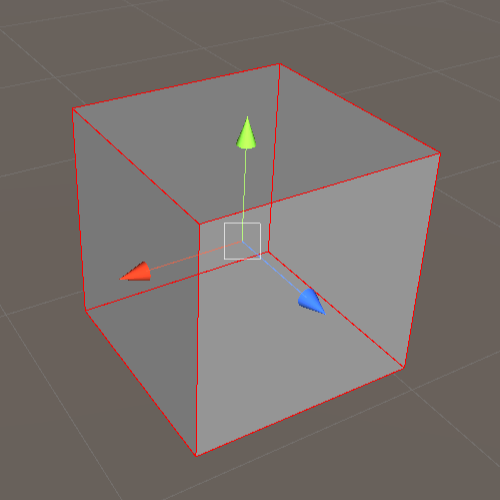

此外，我们还可以实现 OnDrawGizmosSelected 方法，只有在物体被选中时，该方法才会生效：

private void OnDrawGizmosSelected(){    Gizmos.color = Color红色；    Gizmos.DrawWireCube(转换为位置，Vector3.一个单位立方体)；}

2. DrawGizmo 特性

除了可以在 Monobehaviour 中实现绘图外，还可以使用 DrawGizmo 特性。这种特性适用于编辑器环境，脚本需要放置在 Editor 文件夹中：

using UnityEngine;using UnityEditor;public class TestEditor : Editor{    [DrawGizmo(GizmoType.NotInSelectionHierarchy | GizmoType.InSelectionHierarchy | GizmoType.Selected | GizmoType.Active | GizmoType.Pickable)]    public static void TestGizmosDraw(Test test, GizmoType gizmoType)    {        Gizmos.color = Color.white;        Gizmos.DrawCube(test.transform.position, Vector3.one);    }    [DrawGizmo(GizmoType.NotInSelectionHierarchy | GizmoType.InSelectionHierarchy | GizmoType.Selected | GizmoType.Active | GizmoType.Pickable)]    public static void TestGizmosDrawSelected(Test test, GizmoType gizmoType)    {        Gizos.color = Color红色；        Gizos.DrawWireCube(test.transform.position, Vector3.一个单位立方体)；    }

GizmoType 定义

NotInSelectionHierarchy：不属于被选物体或父物体被选中的状态。

InSelectionHierarchy：属于被选物体或父物体被选中的状态。

Selected：物体被选中。

Active：物体没有隐藏。

Pickable：不清楚具体作用，因作者尚未确定。

3. Gizmos 类绘图方法

Gizmos 类提供了多种绘图方法，以下是常用的几种：

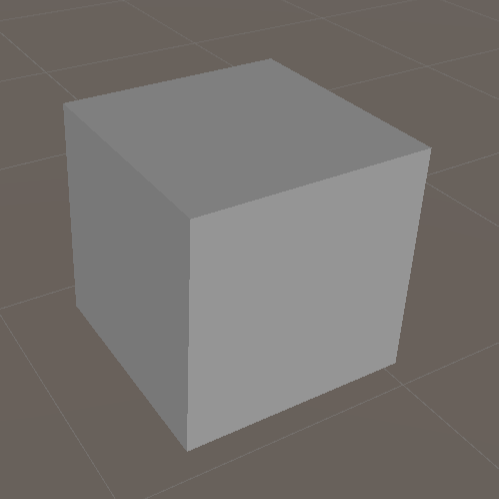

DrawCube 示例

private void OnDrawGizmos(){    // param1 中心点    // param2 大小    Gizmos.DrawCube(transform.position, Vector3.one);}

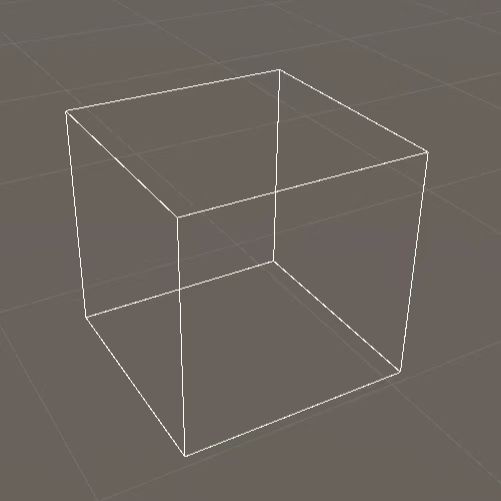

DrawWireCube 示例

private void OnDrawGizmos(){    // param1 中心点    // param2 大小    Gizoms.DrawWireCube(transform.position, Vector3.one);}

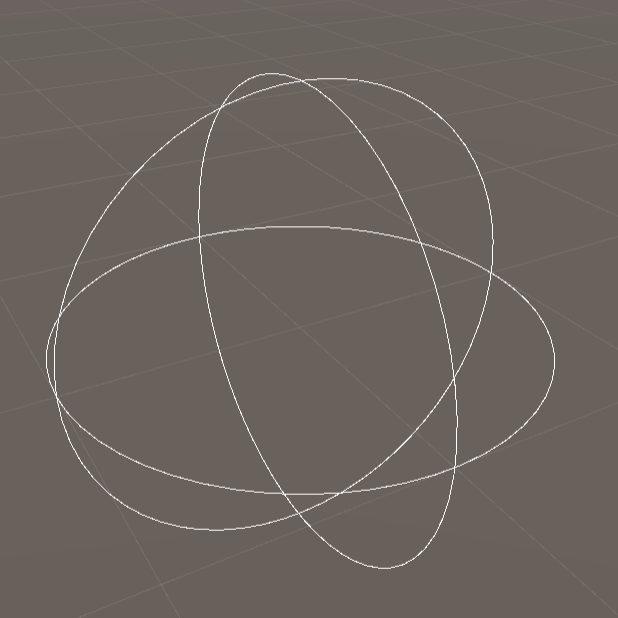

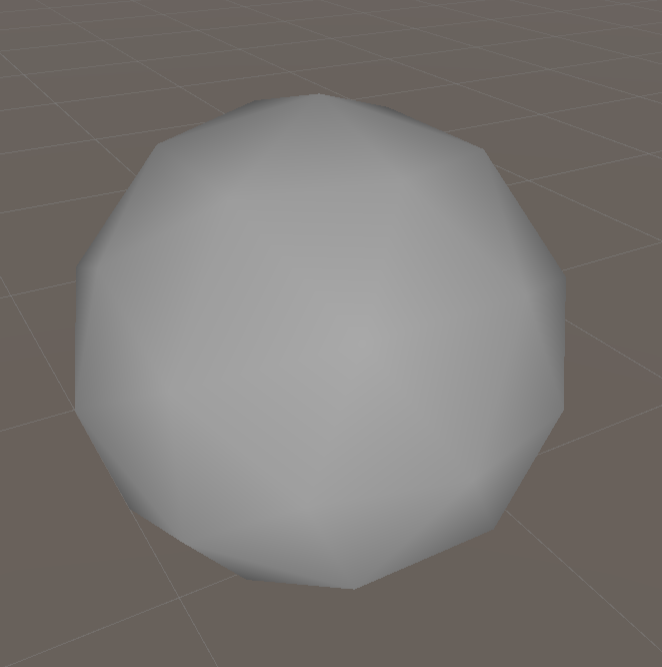

DrawSphere 和 DrawWireSphere 示例

private void OnDrawGizmos(){    // param1 中心点    // param2 半径    Gizos.DrawSphere(transform.position, 1f);}private void OnDrawGizmos(){    // param1 中心点    // param2 半径    Gizos.DrawWireSphere(transform.position, 1f);}

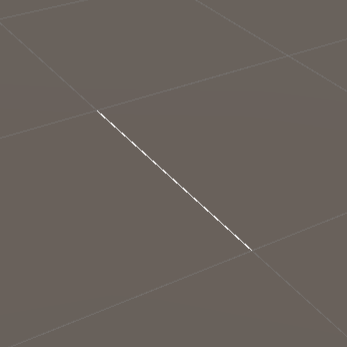

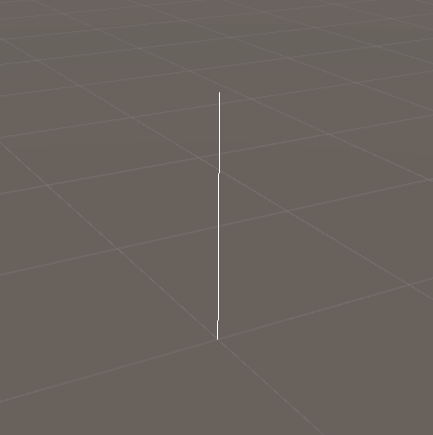

DrawRay 和 DrawLine 示例

private void OnDrawGizmos(){    // param1 起点    // param2 方向    Gizos.DrawRay(transform.position, transform.up);}private void OnDrawGizmos(){    // param1 起点    // param2 终点    Gizos.DrawLine(transform.position, transform.position + transform.forward);}

DrawIcon 示例

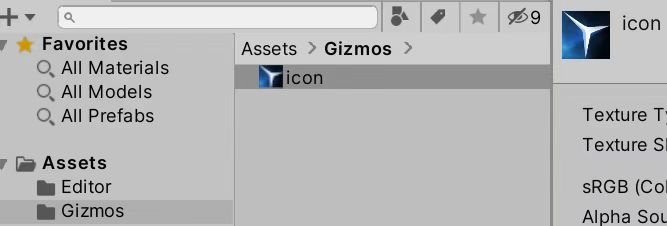

private void OnDrawGizmos(){    // param1 中心点    // param2 ico 路径（需放置在 Asset/Gizmos/ 路径下）    Gizos.DrawIcon(transform.position, "icon.png");}

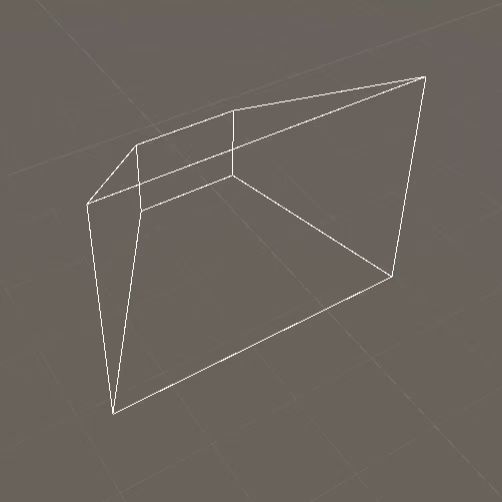

DrawFrustum 示例

private void OnDrawGizmos(){    // param1 中心点    // param2 field of view (fov)    // param3 max range    // param4 min range    // param5 aspect ratio    Gizos.DrawFrustum(transform.position, 60f, 3f, 1f, 1.3f);}

通过以上方法，我们可以根据具体需求绘制各种 Gizmos 组件，用于游戏开发或场景构建中。希望这些内容能对你有所帮助！

转载地址：http://dbwaz.baihongyu.com/
